ブライトンアップシリーズ Brighten Up Series
ブライトンアップシリーズは安定した自然光をお届けし、快適な住環境を実現するために開発された製品です。
お部屋の広さや採光プランに応じてSolatube160DS、Solatube290DSの２つのタイプをご用意しています。
| 製品名 |
Solatube 160DS
|
Solatube 290DS
|
|---|---|---|
| チューブのサイズ（直径） | 250mm | 350mm |
| 採光ドームの有効面積 | 1032cm2 | 1871cm2 |
| 目安となる照明範囲 | 3～4畳 | 6～8畳 |
| 目安となる チューブの延長距離 |
6m | 9m |
| 詳細図面データ | 図面データダウンロード | |
散光カバー(丸型)
丸型の散光カバーはトリムとディフューザー、レンズで構成され、採光した光を拡散して室内を明るくします。お部屋のイメージに合わせて、お好みの組み合わせをお選びください。
| ホワイト どんなお部屋にも合う、シンプルなホワイトタイプのトリムです。 |
 |
||
|---|---|---|---|
| ステンレス調 現代的なデザインのお部屋にもマッチする、シャープな印象を与えるステンレス調のトリムです。 |
|||
| フロスト やわらかく視界を遮る、シェードのついたタイプのトリムです。落ち着いた気持ちの良い光をお届けします。 |
|||

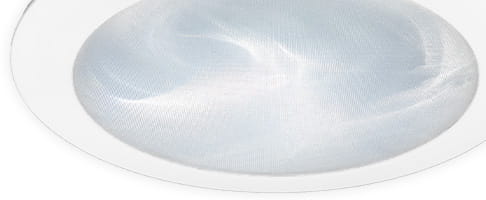

| ビュージョン 天井面がすっきりと見え、お部屋の装飾にもマッチします。 優しい自然光をお求めの方は、ビュージョンをお選びください。 |
 |
|---|---|

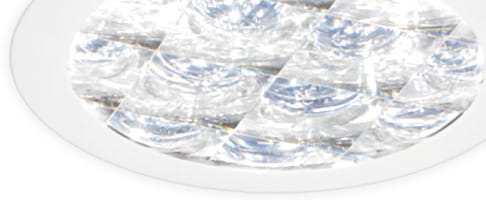

| オプティビュー フレネルレンズを使った技術的にも優れたディフューザーです。 クリアな自然光をお求めの方は、オプティビューをお選びください。 |
 |
※オプティビューは生産終了に伴い、在庫限りとなります。
| ナチュラル 明るく白い自然色をお届けします。 |
 |
|---|---|
| ウォーム 着色で自然光により暖かみを持たせるレンズです。 |
 |
| ソフト 優しく柔らかい自然光の効果を生み出します。 |
 |
散光カバー(角型)
角型の散光カバーは2種類ご用意しております。お好みに合わせて選択して頂けます。
| スクエアジャストフロスト 半透明のフロストパネルが、やわらかい光をお部屋に届けるとともに、モダンなイメージと高級感を演出します。  ※ イメージ |
 |
|---|---|
| スクエアオプティ フレネルレンズを使った技術的にも優れたディフューザーです。 自然光らしい輝きを感じる光が楽しめます。  ※ イメージ |
 |
レンズにつきましては、ナチュラルレンズのみとなり選択できません。（標準でスクエアキットに付属しております。）
※オプティビューは生産終了に伴い、在庫限りとなります。
ルーフベース
すべての屋根の種類・勾配に対応したルーフベースを揃えています。一体成型で継ぎ目の無い作りは万全な雨漏り対策となり、勾配付きのルーフベースは、ドームが屋根の斜面で最適な光をとらえる位置に設置可能です。
| フラット 低勾配またはフラットな屋根に使われます。 |
 |
|---|---|
|
|
| ピッチ付 屋根斜面で水平な開口が確保できます。 |
 |
|
|
| 波板万能タイプ ピッチ付 どんな屋根面にも対応する万能タイプです。 |
 |
|
|
| 平型万能タイプ どんな屋根面にも対応する万能タイプです。 ※こちらの製品は一体成型ではありません。 |
 |
|
|
| 和瓦 和瓦に対応したタイプです。 |
 |
|
|
| 箱型 solatube160DSは黒色、solatube290DSはホワイトグレー色となります。 |
 |
|
付属品（オプション）
| 延長チューブ 延長チューブは40cmと60cmのタイプがあり、これをつなぐ事により 光量を損なうことなく、長く光を届けることが出来ます。秘密は他では 真似の出来ない反射率です。更に90度の角度がつくことを可能にし、 9mまで延長することが可能です。 |
 |
|---|---|
| 90度アングルチューブ 90度延長チューブは障害物の多い建物への設置を可能にします。 30度に組み込まれた3つの部分を組み合わせて、どこにでも設置 できます。革新的な技術で、高い効果をもたらします。 |
 |
| 電動ディマー 簡単なスイッチ操作で照度を調整できます。 ※本製品は電気工事が別途必要となります |
 |
| 防火対応網入りガラスキット 防火地域（※）などの場合、採光ドームの内側に本製品を取り付ける ことによって、防火性能に関する法規的な問題をクリアできます。 ※防火地域とは都市計画法において「市街地における火災の危険を 防除するため定める地域」として指定されるエリアです |
 |
| ライティングソケット・E17 天井面の散光カバーの中にLED照明を取り付けるソケットです。 ソーラチューブを夜間の電気照明として利用できるようになります。 ※電球別売（口金E17電球） ※本製品は電気工事が別途必要となります |
 |
